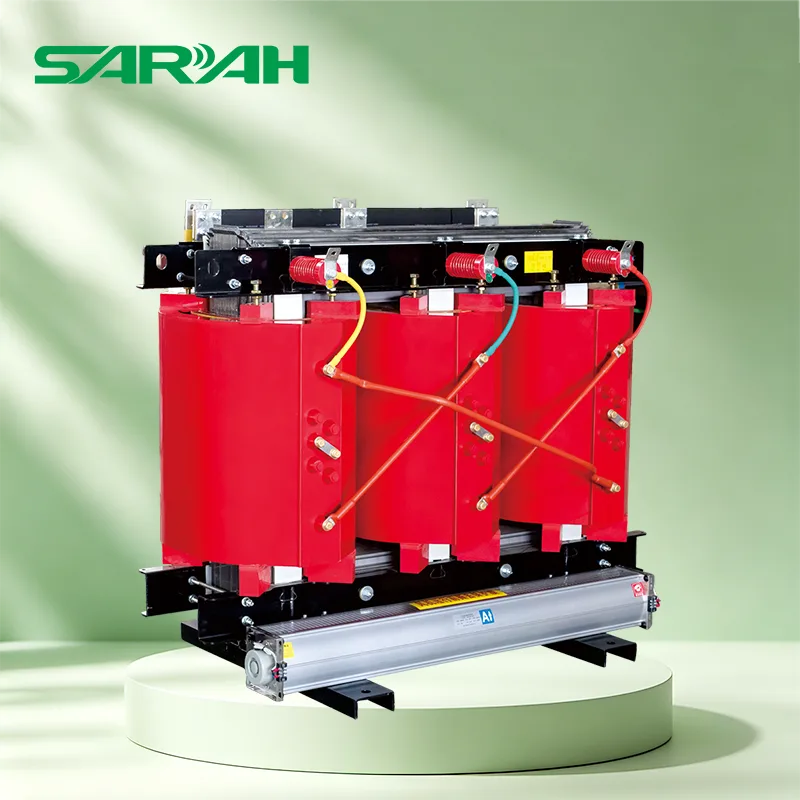

24-kV-Trockentransformator

SARAH Electric produziert nicht nur langlebige 24-KV-Trockentransformatoren, sondern entwickelt und fertigt auch Blitzableiter, Ausfallsicherungen (Sicherungen), Überspannungsschutzgeräte (SPDs) für Verbundisolatoren, Trennschalter, Sicherungen und Sicherungsvorrichtungen, Metallgehäuse und eine vollständige Palette elektrischer Mittel- und Hochspannungsgeräte.

Unser Produkt wurde vom Qualitätsüberwachungs- und Inspektionszentrum für Isolatoren, Sicherungen, Blitzableiter und Freileitungsausrüstung der Allgemeinen Verwaltung für Qualitätsüberwachung, Inspektion und Quarantäne Chinas anerkannt und vom Nationalen Qualitätsüberwachungs- und Inspektionszentrum für Hochspannungsgeräte Chinas getestet.

Besonderheit

1. Der 1,24-kV-Trockentransformator folgt strikt internationalen/inländischen Standards wie ANSI, IEC, GB, SANS usw. und wurde von einem nationalen Qualitätsüberwachungs- und Inspektionszentrum getestet und erfüllt sowohl Leistungs- als auch Sicherheitsstandards.

2. Die Hebekonstruktion ist stabil, die Verkabelungsklemmen sind gegen elektrischen Schlag geschützt und die Typenschildparameter des Transformators sind klar, wodurch das Risiko manueller Fehler verringert wird. Das Design ist vom Transport über die Installation bis zum täglichen Betrieb humanisiert.

3. Zylindrisches Schalendesign, gleichmäßige Wärmeableitung und optisch einfach; Die interne Wicklung und das Eisenkernlayout sind kompakt, wodurch elektromagnetische Störungen reduziert und die Stabilität der Stromversorgung verbessert werden.

4. Der aus Epoxidharz gegossene Trockentransformator verfügt über eine vollständig abgedichtete Struktur, um Luft, Feuchtigkeit und Staub zu isolieren. Dadurch wird verhindert, dass das Isolieröl (oder die Trockenstruktur) feucht wird und altert. Dadurch wird die Lebensdauer der Geräte erheblich verlängert, insbesondere für feuchte und staubige Außenumgebungen.

5. Optimierung des Wickelprozesses und des Eisenkernmaterials, um Leerlauf- und Lastverluste zu reduzieren und die Gesamtenergieeffizienz des Stromnetzes zu verbessern; Hohe Schlagfestigkeit bei Kurzschluss und Überlast, wodurch ein stabiler Betrieb des „Endstromnetzes“ gewährleistet wird.

6. Das Design der Überlastkapazität ist angemessen und eine stabile Stromversorgung kann auch bei kurzfristigen Überlastungen (z. B. Spitzenstromverbrauch in ländlichen Gebieten im Sommer und Winter) erreicht werden. Unter normalen Betriebsbedingungen ist die Energieeffizienzquote hoch und im Langzeitbetrieb werden Stromkosten eingespart.

7. Die Wicklung besteht aus hochfestem Isoliermaterial und die Befestigungsstruktur des Eisenkerns ist stabil. Der 24-kV-Trockentransformator verfügt über eine hervorragende Kurzschlussfestigkeit; Das thermische Design passt sich den Schwankungen des Stromnetzes an und kann auch in Umgebungen mit hohen Temperaturen zuverlässig arbeiten.

Produktserien und Parameter

Vorteil

1. Im Vergleich zu ihrem Vorgänger hat die 13er-Serie die Leerlauf- und Lastverluste weiter reduziert, die Energieeffizienz erhöht und die langfristigen Betriebsstromkosten gesenkt.

2. Optimieren Sie das Wicklungsdesign und den Isolationsprozess, erhöhen Sie die Überlastkapazität um 10–15 % im Vergleich zu herkömmlichen Trockentransformatoren und bewältigen Sie plötzliche Lasten ruhiger.

3. Die Gussisolierung aus Epoxidharz ist ölfrei, feuerfest und explosionsgeschützt, mit einer langen wartungsfreien Zeit (bis zu 10 Jahre oder mehr) und eignet sich für Gewerbegebäude, Krankenhäuser, Schulen und andere Orte mit hohen Brandschutzanforderungen.

4. Der Eisenkern von elektrischen Mittel- und Hochspannungsgeräten besteht aus gestapelten Siliziumstahlblechen mit hoher Permeabilität, kombiniert mit einer optimierten Wicklungsstruktur, und der Schallpegel wird zwischen 46 und 53 dB geregelt, um Lärmstörungen in der Umgebung zu reduzieren.

Hinweis: Produktparameter und -spezifikationen können durch technologische Upgrades aktualisiert werden. Bitte beachten Sie die neuesten offiziellen Informationen oder wenden Sie sich an den Kundendienst, um die Richtigkeit zu ermitteln.

Anwendungsszenarien

1. Stromverteilung in Innenräumen: Hochhäuser, Gewerbekomplexe, Krankenhäuser, Rechenzentren, U-Bahn-Stationen und Flughafenterminals.

2. Industrieanlagen: Werkstätten mit strengen Brandschutzanforderungen, Reinräume und Chemieanlagenbereiche (einschließlich explosionsgeschützter Zonen).

3. Neue Energie:

Windparks: Auf der Gondel montierte Aufwärtstransformatoren (z. B. 24 kV/0,69 kV), die Widerstandsfähigkeit gegen Vibrationen und extreme Temperaturen erfordern.

Photovoltaik (PV)-Kraftwerke: Innenaufspannstationen oder Außenanlagen mit strengen Brandschutzanforderungen.

4. Besondere Umgebungen: Feuchte oder staubige Orte mit guter Belüftung (erfordern hohe Schutzarten wie IP54/IP65).

Welche Installationsvoraussetzungen gelten für 24-kV-Trockentransformatoren?

1. Belüftung und Wärmeableitung

Um und über dem 24-kV-Trockentransformator muss ein ausreichender Abstand zur Wärmeableitung eingehalten werden. empfohlen wird ein Mindestabstand von 800 mm.

Luftein- und -auslässe dürfen nicht blockiert werden und zwischen Wärmeableitungsöffnungen und umgebenden Gegenständen muss ein Mindestabstand von 40 cm eingehalten werden.

Stellen Sie bei Inneninstallationen sicher, dass das Belüftungssystem wirksam ist. Installieren Sie bei Bedarf Abluftventilatoren.

2. Verhinderung von Feuchtigkeit und Kondensation

Bei der Installation in feuchten Umgebungen (z. B. Keller) müssen Heizgeräte oder Luftentfeuchter vorgesehen werden.

Bei Verdacht auf Feuchtigkeitseintritt nach längerer Inaktivität muss der Transformator einem Trocknungsprozess unterzogen werden; Die Einspeisung ist erst zulässig, wenn die Isolationswiderstandsmessungen den erforderlichen Standards entsprechen.

3. Mechanische Sicherung

Der Transformatorsockel muss in einer ebenen Position gesichert werden, um zu verhindern, dass sich die Befestigungselemente aufgrund von Betriebsvibrationen lösen. Kühlventilatoren müssen sicher installiert sein und sicherstellen, dass sich die Ventilatorflügel ungehindert drehen können.

4. Elektrische Anschlüsse

Sammelschienen- oder Kabelverbindungen müssen mit einem Drehmomentschlüssel gemäß den Standarddrehmomentspezifikationen angezogen und regelmäßig nachgezogen werden, um eine Überhitzung durch übermäßigen Kontaktwiderstand zu verhindern.

Für die Hochspannungsseite wird eine Kabeleinführung gegenüber einer direkten Freileitungsverbindung bevorzugt, und es sollten Zinkoxid-Überspannungsableiter installiert werden.
