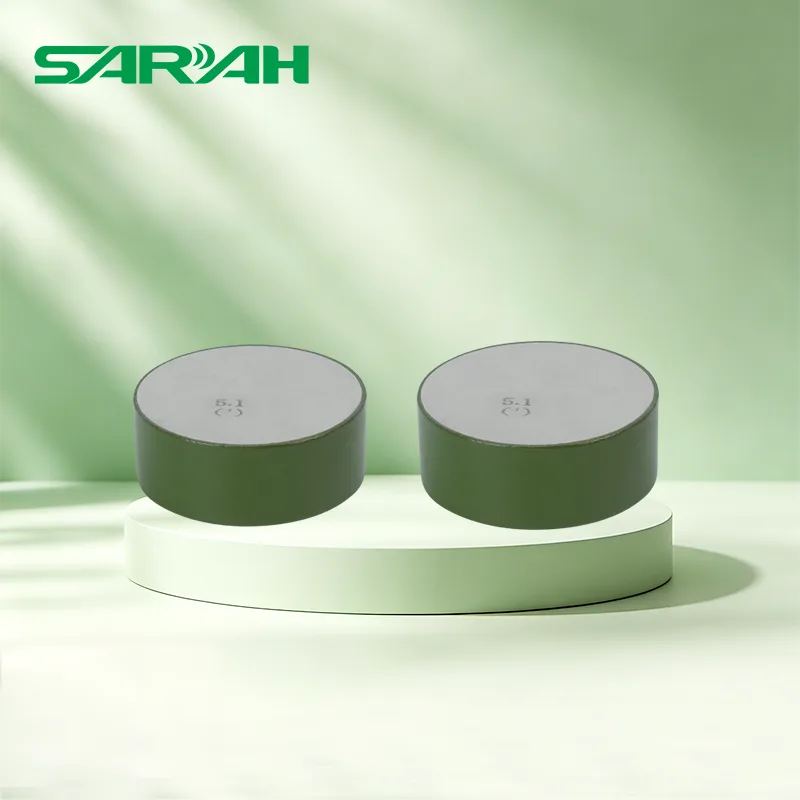

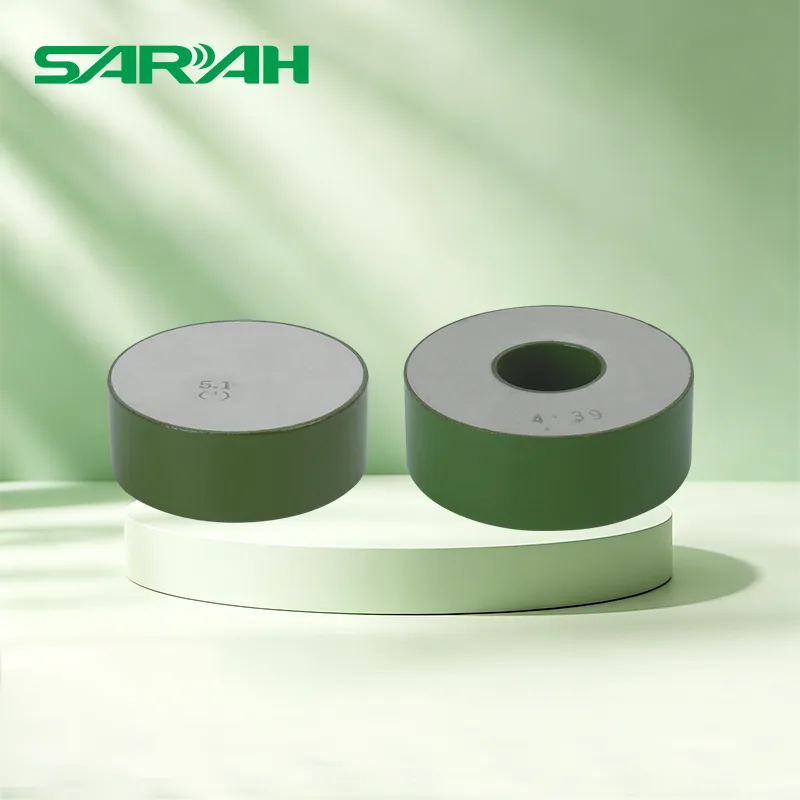

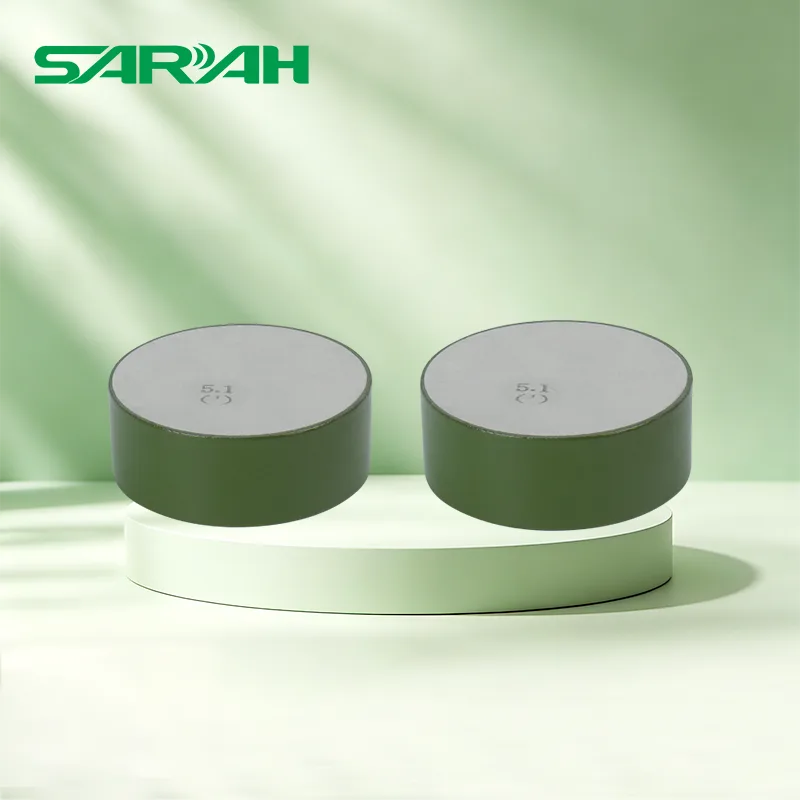

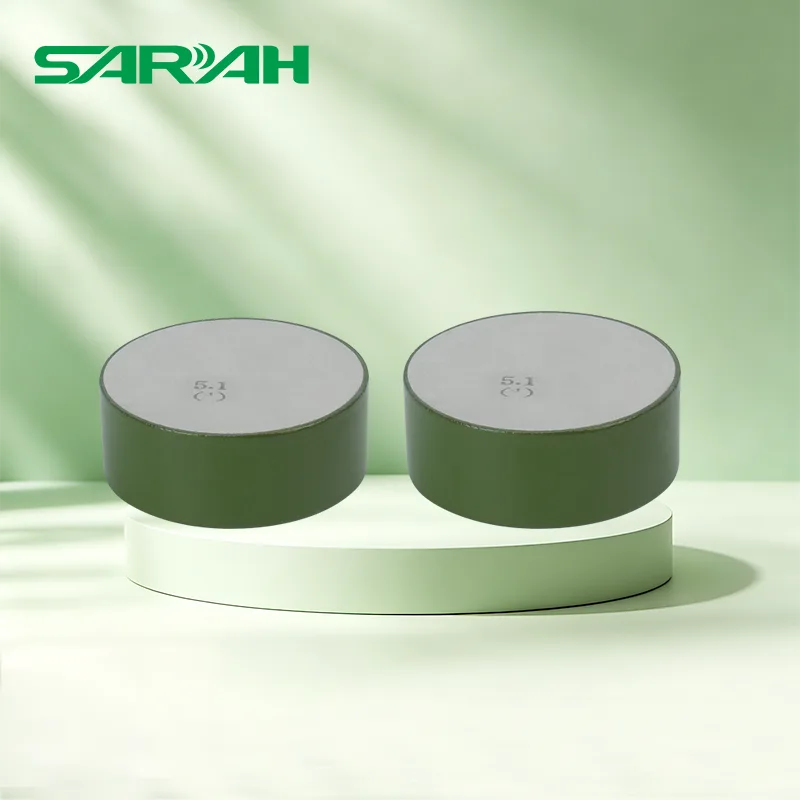

Zinkoxid-Varistorblock
Herkömmliche Sicherungen weisen Probleme wie unzureichende Isolationsleistung, komplexe Wartung und Anfälligkeit gegenüber Umwelteinflüssen auf. Als professionelle Fabrik bietet SARAH Electric Zinkoxid-Varistorblöcke an. Dieses Produkt wurde speziell für Hochspannungsumgebungen im Freien entwickelt und verwendet leistungsstarke Polymerisolationsmaterialien und optimierte mechanische Strukturen, um einen stabilen Überstromschutz zu bieten. Es wird häufig in Verteilungsnetzen, Umspannwerken, Industrieanlagen und anderen Szenarien eingesetzt.
Der hochwertige Zinkoxid-Varistorblock von SARAH Electric verfügt über ein wartungsfreies Design, ohne bewegliche Teile und erfordert keine Schmierung oder Einstellung während des Langzeitbetriebs, wodurch die Wartungskosten gesenkt werden. Wir werden alles dafür tun, Arbeitsschritte zu reduzieren und Arbeitskosten für Sie einzusparen!
Produktparameter
Entladungszähler für Überspannungsableiter
| Modell NEIN. |
Bewertet Spannung (kV) |
Nominell Entladung Aktuell (kA) |
Betrieb Aktuell Reichweite |
Aktuell Impuls Rest Stromspannung (kV) |
Lang Impuls Standhalten Strom 2ms (A) |
4/10 Hoch Aktuell Impuls Widerstand (kA) |
| JS-8 | 3-66 | 5 | 50-5000 | <1 | 400-800 | 65-100 |
| JCQ | 3-220 | 10 | 50-5000 | <1 | 600-800 | 100 |
Überspannungsableiter-Trennschalter
| Netzfrequenzstrom (A rms) | 2000μs lang Dauer aktuell Impuls(A) |
4/10us Hohe Widerstandsfähigkeit Strom (kA) |
|
| Zeit in Sekunden | Aktuelles Niveau | ||
| <0,2 | 20 | 600 | 100 |
| <0,05 | 300 | ||
| <0,02 | 800 | ||
Niederspannungs-Überspannungsableiter vom Typ Porzellan
| Ziel | Code-Nr. | System Stromspannung kV (r,m,s) |
Bewertet Stromspannung kV (r,m,s) |
MCOV kV (r,m,s) |
8/20μs Beleuchtung Aktuell Impuls kV(Spitze) |
Referenz Stromspannung Bei 1mA Gleichstrom kV |
Lang Impuls Standhalten Aktuell 2000μs A (Wappen) |
4/10μs Hoch Aktuell Impuls Standhalten kV(Spitze) |
| Niedrig Stromspannung |
YC1,5W-0,28/1,3 | 0.22 | 0.28 | 0.24 | 1.3 | 0.6 | 50 | 10 |
| YC1,5W-0,5/2,6 | 0.38 | 0.5 | 0.42 | 2.6 | 1.2 | 50 | 10 |
Zinkoxid-Varistierblock
| Modell NEIN. |
Abmessung (mm) | Nominell Standard Entladung Aktuell (kA) |
Bewertet Stromspannung (kV) |
MCOV (kV) |
8/20μs Blitz Impuls Rest Stromspannung (kV) |
2000/μs Quadrat Impuls Aktuell Standhalten (A) |
4/10μs Hoch Aktuell Impuls (kA) |
|
| Durchmesser | Höhe | |||||||
| D30 | Φ30±0,2 | 24 ± 0,5 | 5 | 3-3.4 | 2.55 | 9.1 | 100 | 65 |
| D32 | Φ32±0,2 | 24 ± 0,5 | 5 | 3-3.4 | 2.55 | 9.3 | 100 | 65 |
| D35 | Φ35±0,2 | 24 ± 0,5 | 5 | 3-3.4 | 2.55 | 9.1 | 100 | 65 |
| D38 | Φ38±0,2 | 24 ± 0,5 | 10 | 3-3.4 | 2.55 | 9.3 | 200 | 65 |
| D40 | Φ40±0,2 | 24 ± 0,5 | 10 | 3-3.4 | 2.55 | 9.1 | 250 | 100 |
| D42 | Φ42±0,2 | 24 ± 0,5 | 10 | 3-3.4 | 2.55 | 9.2 | 250 | 100 |
| D48 | Φ48±0,2 | 24 ± 0,5 | 10 | 3-3.4 | 2.55 | 9.0 | 400 | 100 |
| D53 | Φ53±0,2 | 24 ± 0,5 | 10 | 3-3.4 | 2.55 | 8.9 | 400 | 100 |
| D60 | Φ60±0,2 | 24 ± 0,5 | 20 | 3-3.4 | 2.55 | 9.1 | 600 | 100 |
| D70 | Φ70±0,2 | 24 ± 0,5 | 20 | 3-3.4 | 2.55 | 9.2 | 800 | 100 |
Funktion
1. Wenn im Stromkreis ein Kurzschluss oder eine Überlastung auftritt, schmilzt die Sicherung schnell, wodurch das Schmelzrohr automatisch herunterfällt, eine klare Trennstelle entsteht, eine physische Isolierung zwischen dem fehlerhaften Stromkreis und dem Hauptsystem erreicht und die Wartungssicherheit gewährleistet wird.
2. Der Zinkoxid-Varistorblock verwendet Polymer-Verbundisolatoren, die eine hervorragende Hydrophobie und Beständigkeit gegen Verschmutzungsüberschläge aufweisen und für raue Umgebungen wie Feuchtigkeit, Salznebel, Staub usw. geeignet sind, wodurch Überschläge und Ausfälle wirksam verhindert werden.
3. Kein Dauerstrom, keine Wiederzündung, eingebaute Lichtbogenlöschvorrichtung, kein Netzfrequenz-Fortsetzungsstrom nach dem Schmelzen, um eine Wiederzündung des Lichtbogens zu vermeiden und die Systemstabilität sicherzustellen.
Produktvorteile
SARAH Electric bietet mehrere Spezifikationen wie 12 kV, 24 kV und 33 kV (wie SJC-17, SJC-18, SJC-19, SJC-25), um den Anforderungen verschiedener Spannungsebenen gerecht zu werden.
Am Beispiel des SJC-25 beträgt die Nennspannung 33–38 kV, der Nennstrom 100 A/200 A, der Ausschaltstrom 6 kA, die Blitzstoßfestigkeit 200 kV, die Netzfrequenzfestigkeit 95 kV, der Leckabstand 1100 mm, das Gewicht 5,5–5,7 kg und die Größe 58 × 34,5 × 14,5 cm.
Unterteilt in zwei Nennstromspezifikationen von 100 A und 200 A, geeignet für unterschiedliche Lastbedarfsszenarien, wie z. B. Verteilungsnetze, Umspannwerke, industrielle Infrastruktur usw.
Anwendung
Verteilungsnetz: 10-kV-, 35-kV-Leitungen, Masttransformatoren, Umspannwerksbereiche und kastenförmige Umspannwerke.
Umspannwerk: 3-35-kV-Schaltanlage, Transformatoren, Leistungsschalter, Sammelschienenschutz.
Industrie/Infrastruktur: Fabriken, Bergwerke, Wohngebiete, Photovoltaik-/Windkraft-Kastentransformatoren, Kabelterminals.
Außengeräte: Mastschalter, Ringhauptgeräte und Kabelabzweigkästen können alle mit unserem Zinkoxid-Varistorblock verbunden werden
Versand und Service
Normale Modelle (wie SJC-17, SJC-18) verfügen über ausreichend Lagerbestand und unterstützen den Versand am selben Tag.
Für spezielle Spannungsniveaus oder Installationsumgebungen können kundenspezifische Zinkoxid-Varistorblöcke bereitgestellt werden, um spezifische Kundenanforderungen zu erfüllen.
