Wie liefert ein 145-kV-Leistungstransformator zuverlässige Hochspannungsleistung?

Inhaltsverzeichnis

1. Die Rolle eines 145-kV-Leistungstransformators verstehen
2. Wie funktioniert ein 145-kV-Leistungstransformator?
3. Was sind die Hauptkomponenten?
4. Warum ist eine zuverlässige 145-kV-Transformation wichtig?
5. Wo werden 145-kV-Leistungstransformatoren eingesetzt?
6. Was sollten Käufer vor der Bestellung beachten?
7. Wie kann die Transformatorleistung verbessert werden?
8. Welche Wartung erfordert ein 145-kV-Transformator?
9. Welche Probleme können die Zuverlässigkeit von Transformatoren beeinträchtigen?
10. Wie kann ein zuverlässiger Transformatorlieferant Ihr Projekt unterstützen?
11. Häufig gestellte Fragen
12. Abschluss

1. Die Rolle eines 145-kV-Leistungstransformators verstehen

Moderne Stromnetze sind auf Hochspannungsübertragung angewiesen, um elektrische Energie mit kontrollierten Verlusten über große Entfernungen zu transportieren. Innerhalb dieser Netzwerke erfüllen Leistungstransformatoren eine der wichtigsten Funktionen: Sie ändern den Spannungspegel, sodass Strom übertragen, verteilt und letztendlich von elektrischen Geräten verbraucht werden kann.

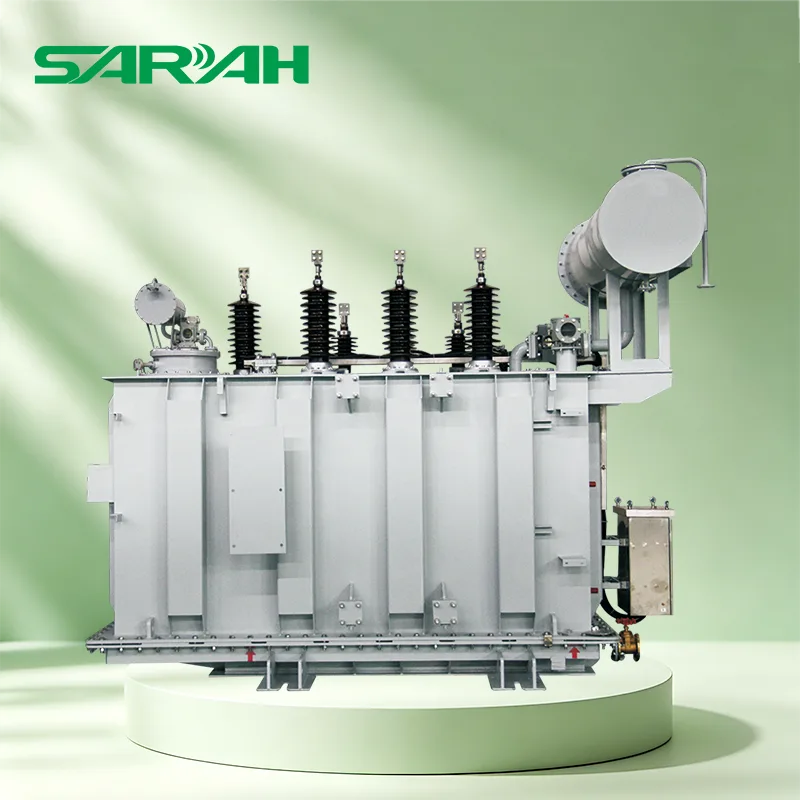

A 145-kV-Leistungstransformatorist für Hochspannungsanwendungen konzipiert, bei denen die Ausrüstung zuverlässige Isolierung, thermische Leistung, mechanische Festigkeit und elektrische Stabilität bieten muss. Die Bezeichnung 145 kV wird üblicherweise mit der maximalen Systemspannungsklasse der Transformatorausrüstung in Verbindung gebracht und gibt nicht einfach an, dass der Transformator kontinuierlich bei genau 145 kV arbeitet.

Bei Umspannwerken, Anlagen für erneuerbare Energien, Industrieanlagen und Versorgungsnetzen wirkt sich die Zuverlässigkeit der Transformatoren direkt auf die Stromverfügbarkeit aus. Eine falsche Transformatorspezifikation kann zu übermäßigen Verlusten, Überhitzung, Isolationsbelastung, unerwarteten Abschaltungen oder kostspieliger Wartung führen.

2. Wie funktioniert ein 145-kV-Leistungstransformator?

Das Funktionsprinzip basiert auf elektromagnetischer Induktion. Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er einen sich ändernden magnetischen Fluss im Kern des Transformators. Dieses sich ändernde Magnetfeld induziert eine Spannung in der Sekundärwicklung.

Das Verhältnis zwischen Primär- und Sekundärspannung wird weitgehend durch das Windungsverhältnis der Wicklungen bestimmt. Durch die Wahl eines geeigneten Windungsverhältnisses kann der Transformator die Spannung entsprechend den Anforderungen des Übertragungs- oder Verteilungssystems erhöhen oder verringern.

Beispielsweise kann elektrischer Strom, der bei einer niedrigeren Spannung erzeugt wird, für die Übertragung hochgestuft werden. In einem Umspannwerk kann ein weiterer Transformator die Spannung auf ein Niveau reduzieren, das für die regionale Verteilung oder den industriellen Verbrauch geeignet ist.

3. Was sind die Hauptkomponenten?

Die Leistung von Hochspannungstransformatoren hängt vom Zusammenspiel zahlreicher Komponenten ab. Jedes Teil muss entsprechend den elektrischen und Umgebungsbedingungen der Installation konstruiert sein.

• Magnetkern:Bietet den Weg für den magnetischen Fluss und ist so konzipiert, dass Kernverluste minimiert werden.
• Wicklungen:Übertragen Sie elektrische Energie durch elektromagnetische Induktion und müssen elektrischen, thermischen und mechanischen Belastungen standhalten.
• Transformatorkessel:Schützt die aktiven Komponenten und enthält Isolieröl bei ölgefüllten Ausführungen.
• Isolationssystem:Trennt spannungsführende Komponenten und unterstützt den zuverlässigen Betrieb bei Hochspannung.
• Kühlsystem:Entfernt die durch Wicklungs- und Kernverluste erzeugte Wärme.
• Buchsen:Sorgen Sie für isolierte Verbindungen zwischen Innenwicklungen und Außenleitern.
• Stufenschalter:Ermöglicht die Spannungsanpassung innerhalb des vorgesehenen Betriebsbereichs.
• Schutzgeräte:Helfen Sie dabei, abnormale Bedingungen wie Druckänderungen, Temperaturanstiege oder interne Fehler zu erkennen.
• Überwachungsgeräte:Bietet Informationen über Temperatur, Ölzustand, Last und andere Betriebsparameter.

Die genaue Konfiguration hängt von der Nennkapazität, dem Spannungsverhältnis, der Kühlmethode, den Isolationsanforderungen, der Installationsumgebung und den geltenden technischen Standards ab.

4. Warum ist eine zuverlässige 145-kV-Transformation wichtig?

Hochspannungs-Umspannwerke dienen oft als strategische Punkte in einem Stromnetz. Ein Transformatorausfall kann sich daher nicht nur auf ein einzelnes Gerät, sondern möglicherweise auf einen gesamten Industrieprozess, eine Erzeugungsanlage oder eine regionale Stromversorgung auswirken.

Zuverlässigkeit beginnt mit der richtigen elektrischen Auslegung. Das elektrische Design allein reicht jedoch nicht aus. Wärmemanagement, Isolationskoordination, mechanische Konstruktion, Fertigungsqualität, Transport, Inbetriebnahme und Wartung beeinflussen alle die Lebensdauer.

5. Wo werden 145-kV-Leistungstransformatoren eingesetzt?

Transformatoren der 145-KV-Klasse sind in einer Vielzahl von Energieinfrastrukturprojekten zu finden. Ihre Anwendung hängt von der Netzspannung, der Leistungskapazität, der Transformatorkonfiguration und den Projektspezifikationen ab.

• Elektrische Sende- und Empfangsstationen
• Stromnetze im Versorgungsmaßstab
• Sammel- und Netzanbindungssysteme für erneuerbare Energien
• Große industrielle Produktionsanlagen
• Bergbau- und Schwerverarbeitungsanlagen
• Anlagen zur Stromerzeugung
• Regionale Stromverteilungsinfrastruktur
• Infrastrukturprojekte, die eine Hochspannungsverbindung erfordern

Projekte im Bereich erneuerbare Energien können besonders anspruchsvoll sein, da die Transformatorbelastung je nach Erzeugungsbedingungen erheblich variieren kann. Eine ordnungsgemäße Kapazitätsplanung und thermische Auslegung sind daher unerlässlich.

6. Was sollten Käufer vor der Bestellung beachten?

Der Kauf eines 145-KV-Leistungstransformators sollte mit der elektrischen Anlage und nicht mit dem Produktkatalog beginnen. Ein Transformator, der nur aufgrund der Spannung als geeignet erscheint, erfüllt möglicherweise nicht die tatsächlichen Last-, Umgebungs-, Schutz- oder Installationsanforderungen des Projekts.

Käufer sollten auch die Fertigungskapazitäten des Werks, Testverfahren, Dokumentation, Liefererfahrung, Kundendienst, Ersatzteilverfügbarkeit und die Fähigkeit des Lieferanten, kundenspezifische Konfigurationen bereitzustellen, bewerten.

7. Wie kann die Transformatorleistung verbessert werden?

Die langfristige Leistung hängt davon ab, dass die elektrischen, thermischen und mechanischen Belastungen innerhalb der vorgesehenen Betriebsgrenzen bleiben. Mehrere praktische Maßnahmen können helfen.

1. Transformatorkapazität optimieren:Vermeiden Sie einen dauerhaften Betrieb in der Nähe der maximalen Nennlast, es sei denn, die Konstruktion lässt dies ausdrücklich zu.
2. Betriebstemperatur verwalten:Eine effektive Kühlung trägt zur Kontrolle der Wicklungs- und Öltemperaturen bei.
3. Isolationszustand überwachen:Eine Verschlechterung der Isolierung kann zu einem großen Problem für die Zuverlässigkeit von Hochspannungsgeräten werden.
4. Feuchtigkeit kontrollieren:Feuchtigkeit kann die Dämmleistung beeinträchtigen und sollte sorgfältig gemanagt werden.
5. Verwenden Sie geeigneten Schutz:Schutzrelais und Überwachungsgeräte sollten auf das gesamte Umspannwerkssystem abgestimmt sein.
6. Führen Sie genaue Aufzeichnungen:Betriebstrends können dabei helfen, eine allmähliche Verschlechterung zu erkennen, bevor es zu einem schwerwiegenden Ausfall kommt.

8. Welche Wartung erfordert ein 145-kV-Transformator?

Die Wartungsanforderungen hängen vom Transformatordesign, den Betriebsbedingungen, den Empfehlungen des Herstellers und den geltenden Vorschriften ab. Ein strukturiertes Wartungsprogramm sollte gegebenenfalls Routineinspektionen mit zustandsbasierten Tests kombinieren.

• Sichtprüfung des Tanks, der Buchsen, Anschlüsse und des Zubehörs
• Inspektion auf Öllecks oder anormale Druckbedingungen
• Temperatur- und Lastüberwachung
• Ggf. Isolierölprüfung
• Elektrische Diagnoseprüfung gemäß Wartungsprogramm
• Inspektion von Kühlgeräten
• Inspektion und Funktionsprüfung von Schutzeinrichtungen
• Gegebenenfalls Inspektion und Wartung des Stufenschalters
• Überprüfung historischer Betriebs- und Testdaten

Einer der größten Fehler besteht darin, die Wartung nur als Notfallaktivität zu betrachten. Durch die regelmäßige Zustandsbewertung können Betreiber abnormale Trends erkennen, bevor sie zu größeren Geräteausfällen führen.

9. Welche Probleme können die Zuverlässigkeit von Transformatoren beeinträchtigen?

Hochspannungstransformatoren unterliegen erheblichen elektrischen und thermischen Belastungen. Zu den häufigsten Bedenken hinsichtlich der Zuverlässigkeit gehören eine Verschlechterung der Isolierung, Überhitzung, übermäßige Belastung, Öllecks, Probleme mit dem Kühlsystem, mechanische Schäden und anormale Betriebsbedingungen.

10. Wie kann ein zuverlässiger Transformatorlieferant Ihr Projekt unterstützen?

Die Auswahl eines Transformatorlieferanten ist sowohl eine technische als auch eine kommerzielle Entscheidung. Ein kompetenter Hersteller sollte in der Lage sein, die gesamte Anwendung zu verstehen, anstatt ein generisches Produkt nur auf der Grundlage der angeforderten Spannung anzubieten.

Yueqing Sarah Electric Co., Ltd.kann als Lieferpartner für Projekte in Betracht gezogen werden, die Leistungstransformatorlösungen und zugehörige elektrische Ausrüstung erfordern. Bei der Bewertung eines Herstellers sollten Kunden auf technische Kommunikation, Produktkonfiguration, Herstellungsprozesse, Testfähigkeit, technische Dokumentation, Lieferkoordination und Kundendienst achten.

Diese Fragen können das Beschaffungsrisiko verringern und dazu beitragen, sicherzustellen, dass der ausgewählte Transformator mit der tatsächlichen Betriebsumgebung kompatibel ist, anstatt einfach nur eine Spannungsnummer in einem Angebot abzugleichen.

11. Häufig gestellte Fragen

Was bedeuten 145 kV bei einem Leistungstransformator?

145 kV bezieht sich im Allgemeinen auf die Spannungsklasse, die der Transformatorausrüstung zugeordnet ist. Die genauen Bemessungsbetriebsspannungen und Isolationswerte hängen von der technischen Ausführung des Transformators und den Anforderungen der elektrischen Anlage ab.

Kann ein 145-kV-Transformator individuell angepasst werden?

Ja. Transformatorkonfigurationen können entsprechend projektspezifischer Anforderungen wie Nennkapazität, Spannungsverhältnis, Frequenz, Kühlanordnung, Stufenschaltanforderungen, Isolationsniveaus, Umgebungsbedingungen und Zubehörkonfiguration entworfen werden.

Warum ist die Kühlung für einen Hochspannungstransformator wichtig?

Elektrische Verluste erzeugen beim Betrieb des Transformators Wärme. Wenn die Wärme nicht effektiv abgeführt wird, können die Temperaturen ansteigen und die Alterung der Isolierung beschleunigen. Eine geeignete Kühlanordnung trägt dazu bei, die Betriebstemperaturen im vorgesehenen Bereich zu halten.

Welche Informationen sollten bei der Angebotsanfrage angegeben werden?

Kunden sollten idealerweise die erforderliche Nennleistung, Primär- und Sekundärspannung, Frequenz, Phasenkonfiguration, Installationsumgebung, erforderlichen Abzweigbereich, Kühlanforderungen, geltende Standards und alle projektspezifischen technischen Spezifikationen angeben.

Wie kann die Lebensdauer von Transformatoren verlängert werden?

Angemessene Beladung, effektive Kühlung, guter Isolationszustand, Feuchtigkeitskontrolle, regelmäßige Inspektion, rechtzeitige Wartung und kontinuierliche Überwachung können zu einem zuverlässigen Langzeitbetrieb beitragen.

Ist die Transformatorkapazität der einzige wichtige Auswahlfaktor?

Nein. Spannungsverhältnis, Isolationskoordination, Kühlung, Impedanz, Umgebungsbedingungen, Schutzanforderungen, Stufenschaltfunktionen, Installationsbeschränkungen, geltende Normen und langfristige Serviceanforderungen sollten ebenfalls berücksichtigt werden.

12. Fazit

A 145-kV-Leistungstransformatorspielt eine wesentliche Rolle in der elektrischen Hochspannungsinfrastruktur, indem es eine effiziente Spannungsumwandlung und zuverlässige Stromübertragung ermöglicht. Seine Leistung hängt weit mehr als nur von der Nennspannungsklasse ab. Kerndesign, Wicklungskonstruktion, Isolierung, Kühlung, Schutz, Überwachung, Installation und Wartung tragen alle zu einem zuverlässigen Betrieb bei.

Für Käufer und Projektingenieure besteht der effektivste Ansatz darin, vor der Auswahl der Ausrüstung die vollständigen elektrischen und umweltbezogenen Anforderungen zu definieren. Eine detaillierte technische Spezifikation kann Kompatibilitätsprobleme reduzieren, die Beschaffungsgenauigkeit verbessern und eine bessere langfristige Betriebsleistung unterstützen.

Wenn Sie ein Hochspannungs-Umspannwerk, ein Industriestromsystem, einen Netzanschluss oder ein anderes elektrisches Infrastrukturprojekt planen, kann die direkte Zusammenarbeit mit einem erfahrenen Hersteller den Spezifikations- und Beschaffungsprozess effizienter gestalten.
