Was ist ein 33-kV-Mastentransformator und wie unterstützt er eine zuverlässige Stromverteilung?

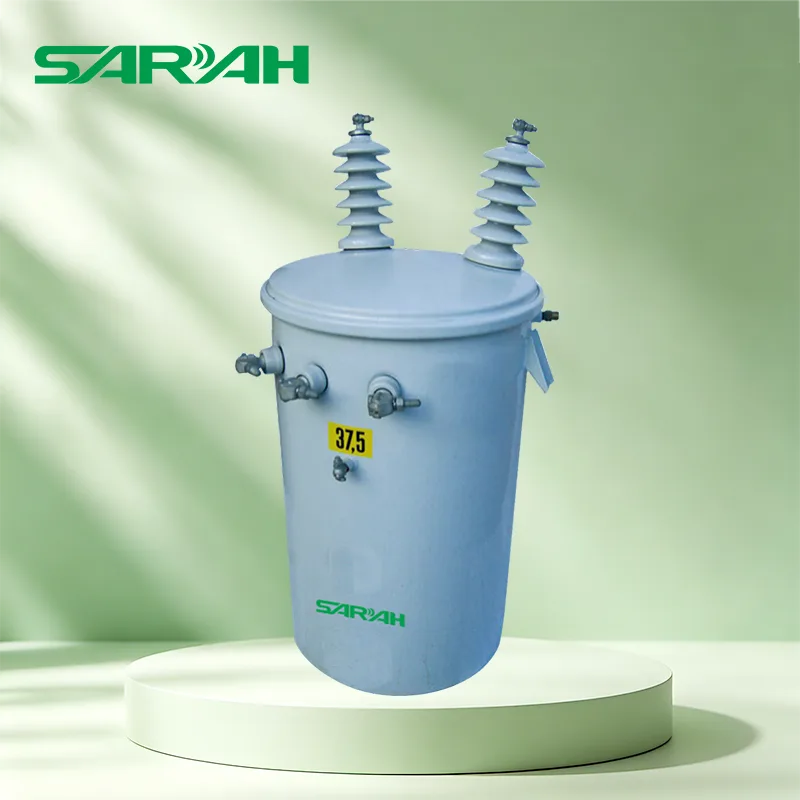

A 33-kV-Masttransformatorist ein Mittelspannungs-Verteilungstransformator, der auf Strommasten oder Tragkonstruktionen installiert wird, um Strom aus einem 33-kV-Verteilungsnetz auf eine niedrigere Spannung zu reduzieren, die für Wohn-, Landwirtschafts-, Gewerbe-, Infrastruktur- oder ausgewählte Industrielasten geeignet ist. Seine erhöhte Installation kann dazu beitragen, Platz auf dem Boden zu sparen und sich effizient in Freileitungsnetze zu integrieren. Der erfolgreiche Einsatz hängt jedoch von der richtigen Kapazitätsauswahl, dem Spannungsverhältnis, dem Isolationsgrad, dem Schutz, der strukturellen Belastung, den Umgebungsbedingungen und der Einhaltung der geltenden Versorgungsanforderungen ab. In diesem Leitfaden werden die Schlüsselfaktoren erläutert, die Projektingenieure, Händler, Auftragnehmer und Käufer von Energiesystemen berücksichtigen sollten, bevor sie einen Transformator spezifizieren.
Inhaltsverzeichnis
- Was ist ein 33-kV-Masttransformator?
- Wie funktioniert ein 33-kV-Mastentransformator?
- Was sind die Hauptkomponenten?
- Welche technischen Spezifikationen sind wichtig?
- Wo wird es verwendet?
- Was sollten Käufer vor der Auswahl beachten?
- Welche Installationsfaktoren beeinflussen die Leistung?
- Wie können Zuverlässigkeit und Lebensdauer verbessert werden?
- Welche häufigen Kauffehler sollten vermieden werden?
- Häufig gestellte Fragen
- Abschluss
Was ist ein 33-kV-Masttransformator?
A 33-kV-Masttransformatorist ein Verteiltransformator, der elektrische Energie aus einem Mittelspannungsnetz mit einer Nennprimärspannung von 33 kV empfängt und für nachgeschaltete Verbraucher in eine niedrigere Spannung umwandelt. Der Transformator wird oberirdisch auf Masten oder einer technischen Deckenhalterung installiert und nicht in einem bodennahen Gehäuse positioniert.
Diese Konfiguration ist besonders nützlich, wenn die Overhead-Verteilung die praktische Wahl für die Infrastruktur bleibt. Ländliche Elektrifizierung, landwirtschaftliche Einrichtungen, verstreute Gemeinden, Straßeninfrastruktur und einige gewerbliche Verbraucher können von einem Transformator profitieren, der in der Nähe des Verbrauchspunkts platziert wird.
Masttransformatoren können je nach Verteilungsnetz und Lastanforderungen in einphasiger oder dreiphasiger Konfiguration ausgelegt werden. Typische Transformatorkonstruktionen können eine in Öl getauchte Konstruktion mit natürlicher Kühlung verwenden, obwohl die endgültige Konfiguration immer durch die Projektspezifikation und die geltenden Versorgungsstandards bestimmt werden sollte.
Kernpunkt:„33kV“ beschreibt die primäre Spannungsklasse. Es definiert nicht allein die Kapazität, die Sekundärspannung, die Phasenanordnung, das Isolationssystem oder die Schutzkonfiguration des Transformators.
Wie funktioniert ein 33-kV-Mastentransformator?
Das grundlegende Funktionsprinzip ist die elektromagnetische Induktion. Über die Hochspannungswicklung gelangt elektrische Energie in den Transformator. Das im Kern erzeugte Magnetfeld induziert eine entsprechende Spannung in der Unterspannungswicklung. Durch die Verwendung unterschiedlicher Windungszahlen in der Primär- und Sekundärwicklung reduziert der Transformator die Eingangsspannung auf das Niveau, das die nachgeschalteten elektrischen Geräte benötigen.
01
33-kV-Eingang
Der Mittelspannungsstrom gelangt über die Hochspannungsseite.
02
Magnetische Transformation
Der Kern und die Wicklungen übertragen Energie durch elektromagnetische Induktion.
03
Niederspannungsausgang
Die Niederspannungsseite versorgt die angeschlossenen Verbraucher mit Strom.
Der Transformator erzeugt keine elektrische Energie. Stattdessen ändert es den Spannungspegel, während es Strom zwischen Stromkreisen überträgt. Die tatsächliche Sekundärspannung kann je nach lokalem Verteilungssystem, Projektspezifikation und Anforderungen des Versorgungsunternehmens variieren.
Was sind die Hauptkomponenten?
Ein zuverlässiger Masttransformator besteht aus mehr als einem Tank und zwei Wicklungen. Jede Komponente trägt zur elektrischen Leistung, zum Wärmemanagement, zur mechanischen Festigkeit oder zur Betriebssicherheit bei.
| Komponente | Primäre Funktion | Warum es wichtig ist |
|---|---|---|
| Magnetischer Kern | Stellt den magnetischen Pfad bereit | Beeinflusst Leerlaufverluste und den Gesamtwirkungsgrad |
| HV- und LV-Wicklungen | Elektrische Energie übertragen | Beeinflusst Spannungsverhältnis, Verluste, Temperaturanstieg und Kurzschlussleistung |
| Transformatortank | Enthält das aktive Montage- und Isoliermedium | Bietet mechanischen Schutz und Schutz vor Umwelteinflüssen |
| Buchsen | Sorgen Sie für isolierte elektrische Anschlüsse | Entscheidend für sichere Hoch- und Niederspannungsverbindungen |
| Kühlsystem | Leitet die im Betrieb entstehende Wärme ab | Hilft, den Temperaturanstieg zu kontrollieren und die Lebensdauer der Isolierung zu erhalten |
| Tippen Sie auf Wechsler | Passt das effektive Wickelverhältnis an | Hilft bei der Anpassung an bestimmte Netzwerkspannungsbedingungen |
Welche technischen Spezifikationen sind wichtig?
Ein Transformator sollte niemals nur anhand seiner Primärspannung ausgewählt werden. Die vollständige elektrische Spezifikation muss mit dem Netzwerk, der angeschlossenen Last, der Installationsumgebung und den Anforderungen der örtlichen Behörden übereinstimmen.
| Parameter | Was zu bestätigen ist |
|---|---|
| Primärspannung | 33 kV Nennsystemspannung und anwendbare maximale Systemspannung |
| Sekundärspannung | Erforderliche Betriebsspannung wie 400 V, 415 V, 230 V oder ein anderes projektspezifisches Niveau |
| Nennkapazität | Die kVA-Bewertung basiert auf der aktuellen Last, dem zukünftigen Bedarf, der Vielfalt und der zulässigen Belastung |
| Phase | Je nach Netzwerkdesign einphasig oder dreiphasig |
| Frequenz | 50 Hz oder 60 Hz, je nach lokalem Stromnetz |
| Kühlung | Zu den gängigen ölgetauchten Konfigurationen gehören ONAN; andere Anordnungen hängen vom Design ab |
| Impedanz | Muss mit Systemfehlerniveaus und Spannungsregelungsanforderungen koordiniert werden |
| Isolationsniveau | Anforderungen an die Netzfrequenzfestigkeit und die Blitzimpulsfestigkeit |
| Tippen Sie auf Bereich | Spezifizierter Einstellbereich und Stufenposition entsprechend den Netzspannungsbedingungen |
| Anwendbarer Standard | IEC 60076, IEEE/ANSI, nationale Standards oder versorgungsspezifische Spezifikationen, sofern zutreffend |
Bei der Entwicklung und Prüfung von Leistungstransformatoren wird üblicherweise auf IEC 60076 verwiesen, die anwendbare Norm sollte jedoch gegenüber der Einkaufsbehörde und dem Zielmarkt bestätigt werden. Einige Versorgungsunternehmen geben auch detaillierte technische Spezifikationen heraus, die Abmessungen, Ausstattung, Verluste, Prüfung, Schutz, Montage und Dokumentation umfassen.
Wo wird es verwendet?
Durch die erhöhte Bauweise eignet sich ein mastmontierter 33-kV-Transformator besonders für Freileitungsnetze, in denen Strom effizient geliefert werden muss, ohne dass ein eigener Transformatorraum auf Bodenhöhe errichtet werden muss.
- Ländliche Elektrifizierung:Unterstützt die Stromverteilung an verstreute Gemeinden und entfernte Lasten.
- Landwirtschaftliche Einrichtungen:Kann Bewässerungspumpen, Wirtschaftsgebäude, Verarbeitungsgeräte und andere verteilte Lasten versorgen.
- Wohnverteilung:Geeignet für ausgewählte Freileitungsnetzwerke in Wohngebieten, wenn der örtliche Energieversorger diese Konfiguration zulässt.
- Gewerbeflächen:Kann Geschäfte, kleine Einrichtungen, Straßenbetriebe und andere verteilte gewerbliche Lasten bedienen.
- Infrastrukturprojekte:Kann für ausgewählte Beleuchtungs-, Kommunikations-, Transport- und öffentliche Versorgungslasten verwendet werden.
- Leichte industrielle Anwendungen:Geeignet, wenn die erforderlichen Last- und Installationsbedingungen innerhalb des Auslegungsbereichs des Transformators liegen.
Die tatsächliche Eignung hängt von der Lastgröße, der Netzwerkarchitektur, der Pollastfähigkeit, der Schutzkoordination, den Umgebungsbedingungen und den geltenden Versorgungsspezifikationen ab.
Was sollten Käufer vor der Auswahl beachten?
Für Händler, EPC-Auftragnehmer, Versorgungsunternehmen und Projektbesitzer besteht die häufigste Herausforderung bei der Beschaffung darin, keinen Transformator mit der Aufschrift „33 kV“ auf dem Typenschild zu finden. Die eigentliche Herausforderung besteht darin, sicherzustellen, dass alle wichtigen Parameter zum tatsächlichen Projekt passen.
- Definieren Sie das Lastprofil.Berechnen Sie den aktuellen Bedarf und erwägen Sie eine sinnvolle zukünftige Erweiterung, anstatt sich nur auf die aktuelle Spitzenlast zu verlassen.
- Bestätigen Sie das Spannungsverhältnis.Die Sekundärspannung muss mit dem nachgeschalteten Verteilungssystem und der nachgeschalteten Ausrüstung übereinstimmen.
- Bestimmen Sie die Phasenanforderungen.Einphasige und dreiphasige Konfigurationen bedienen unterschiedliche Netzwerkanordnungen.
- Überprüfen Sie die Umgebungsbedingungen.Umgebungstemperatur, Höhe, Luftfeuchtigkeit, Staub, Salz, Regen und Korrosion können das erforderliche Design beeinflussen.
- Überprüfen Sie die Isolierungsanforderungen.Aufgrund der Blitzeinwirkung und der Netzwerkeigenschaften ist die Koordination der Isolierung für Freileitungssysteme besonders wichtig.
- Bestätigen Sie den Schutz.Sicherungsanordnungen, Überspannungsschutz, Erdung, Schaltgeräte und anderes Zubehör sollten mit dem Netzwerkschutzschema abgestimmt sein.
- Überprüfen Sie die mechanische Belastung.Das kombinierte Gewicht und die Installationsanordnung müssen mit der Stange und der unterstützenden Hardware kompatibel sein.
- Fordern Sie eine vollständige Testdokumentation an.Routineprüfberichte, Typenschildinformationen, Zeichnungen, Zertifikate und andere Dokumente sollten vor der Produktion vereinbart werden.
Welche Installationsfaktoren beeinflussen die Leistung?
Eine ordnungsgemäße Installation ist unerlässlich, da selbst bei einem korrekt ausgelegten Transformator Betriebsprobleme auftreten können, wenn die Tragstruktur, die elektrischen Anschlüsse, die Erdung oder das Schutzsystem unzureichend sind.
| Installationsbereich | Wichtige Überlegung |
|---|---|
| Strukturelle Unterstützung | Polstärke, Montagematerial, Transformatorgewicht, Windlast und mechanische Stabilität |
| Erdung | Korrekte Erdungsanordnungen gemäß den örtlichen Elektrovorschriften und den Spezifikationen des Versorgungsunternehmens |
| Überspannungsschutz | Angemessene Koordination für Blitz- und transiente Überspannungsexposition |
| Freigabe | Halten Sie die erforderlichen elektrischen Abstände und sicheren Arbeitsabstände ein |
| Umfeld | Berücksichtigen Sie Temperatur, Feuchtigkeit, Verschmutzung, Küstensalz, Staub und Höhe |
Wie können Zuverlässigkeit und Lebensdauer verbessert werden?
Die vorbeugende Wartung sollte auf den Anweisungen des Herstellers, den Betriebsverfahren, der Betriebsumgebung und den geltenden Vorschriften basieren. Ziel ist es, sich entwickelnde Probleme zu erkennen, bevor sie zu Ausfällen oder ungeplanten Ausfällen führen.
- Untersuchen Sie das Äußere des Transformators auf Korrosion, physische Schäden, Öllecks oder ungewöhnliche Bedingungen.
- Überprüfen Sie bei geplanten Inspektionen Durchführungen, Anschlüsse, Montageteile und Erdungsanordnungen.
- Überwachen Sie die Belastung und Temperatur, sofern dies für die Installation angemessen ist.
- Halten Sie den Überspannungsschutz und die zugehörige Verteilungsausrüstung gemäß dem Schutzplan instand.
- Wenden Sie gegebenenfalls geeignete Inspektions- und Testverfahren für Transformatoröl an.
- Halten Sie Testberichte, Wartungsaufzeichnungen, Typenschildinformationen und Ersatzteildaten während des gesamten Gerätelebenszyklus zugänglich.
Die Wartungsanforderungen variieren erheblich je nach Transformatordesign und Betriebsumgebung. Beispielsweise kann bei einer Küstenanlage eine größere Aufmerksamkeit auf den Korrosionsschutz erforderlich sein als bei einer Binnenanlage mit geringer Umweltbelastung.
Welche häufigen Kauffehler sollten vermieden werden?
Fehler 1: Konzentrieren Sie sich nur auf den Preis
Ein niedrigerer Kaufpreis bedeutet möglicherweise nicht niedrigere Gesamtprojektkosten. Verluste, Transport, Installation, Wartung, Ersatzteile, Ausfallzeiten und Ersatzanforderungen können sich alle auf die langfristigen Kosten auswirken.
Fehler 2: Lokale Standards ignorieren
Ein für einen Markt konzipierter Transformator erfordert möglicherweise Änderungen für die Spezifikationen eines anderen Versorgungsunternehmens. Standards, Tests, Ausstattung, Isolationsniveaus und Dokumentation sollten vor der Bestellung bestätigt werden.
Fehler 3: Zukünftige Belastungen unterschätzen
Die Auswahl der Kapazität strikt nach dem aktuellen Verbrauch kann zu Einschränkungen führen, wenn eine Anlage erweitert wird oder zusätzliche Verbraucher angeschlossen werden.
Fehler 4: Schutz als nachträglichen Gedanken behandeln
Der Transformator sollte zusammen mit vor- und nachgeschalteten Schutz-, Überspannungsschutz-, Erdungs- und Schaltanordnungen berücksichtigt werden.
Häufig gestellte Fragen
Was bedeuten 33 kV bei einem Masttransformator?
33 kV bezieht sich im Allgemeinen auf die Nennprimärspannungsklasse des Transformators und des Mittelspannungsnetzes, an das er angeschlossen ist. Die tatsächlichen Gerätenennwerte müssen auch die geltenden maximalen Systemspannungs- und Isolationsanforderungen berücksichtigen.
Kann ein 33-kV-Mastentransformator für die Stromverteilung in Wohngebieten verwendet werden?
Ja. Mastmontierte Verteilungstransformatoren werden üblicherweise in Verteilungsnetzen für Privathaushalte eingesetzt, wo eine Freileitungsinfrastruktur geeignet ist. Die Transformatorleistung und die Sekundärspannung müssen mit dem örtlichen Verteilungsdesign übereinstimmen.
Ist ein 33-kV-Transformator immer dreiphasig?
Nein. 33-kV-Masttransformatoren können für einphasige oder dreiphasige Anwendungen ausgelegt werden. Die erforderliche Konfiguration hängt vom Netzwerk und der angeschlossenen Last ab.
Welche Sekundärspannung kann ein 33-kV-Transformator liefern?
Die Sekundärspannung ist projektspezifisch. Zu den gängigen Verteilungsebenen gehören 400-V- oder 415-V-Dreiphasensysteme und andere Niederspannungsanordnungen, der endgültige Wert muss jedoch anhand der lokalen Netzwerkspezifikation bestätigt werden.
Welcher Standard wird üblicherweise mit Verteilungstransformatoren in Verbindung gebracht?
IEC 60076 wird häufig als Referenz für Anforderungen und Prüfungen von Leistungstransformatoren verwendet. Abhängig vom Zielmarkt können auch IEEE, ANSI, nationale Standards oder versorgungsspezifische Spezifikationen gelten.
Wie sollte die Transformatorleistung ausgewählt werden?
Die Kapazität sollte anhand der erwarteten Last, des Spitzenbedarfs, der Diversität, der zukünftigen Erweiterung, der Umgebungsbedingungen, der Spannungsanforderungen und der Lastkriterien des Versorgungsunternehmens bestimmt werden. Es ist nicht unbedingt angemessen, einfach die größte verfügbare Bewertung zu wählen.
Warum ist die Mastinstallation bei Verteilungsprojekten sinnvoll?
Durch die Mastinstallation kann der Transformator direkt in ein Freileitungsverteilungsnetz integriert werden und gleichzeitig der Bedarf an bodennahem Transformatorraum reduziert werden. Dies ist besonders relevant, wenn Freileitungen bereits Teil der Verteilungsinfrastruktur sind.
Abschluss
A 33-kV-Masttransformatorspielt eine wichtige Rolle bei der Umwandlung von Mittelspannungsstrom in nutzbaren Verteilungsstrom für Freileitungsnetze. Seine kompakte, erhöhte Konfiguration eignet sich gut für die Elektrifizierung ländlicher Gebiete, landwirtschaftliche Einrichtungen, Wohnnetze, gewerbliche Verteilung, Infrastrukturprojekte und ausgewählte Industrieanwendungen.
Die wichtigste Kaufentscheidung ist nicht einfach die Wahl eines Transformators mit der Aufschrift „33 kV“. Käufer sollten die vollständigen elektrischen Spezifikationen bewerten, einschließlich Kapazität, Sekundärspannung, Phase, Frequenz, Isolationsniveau, Impedanz, Kühlmethode, Abzweigbereich, Schutzsystem, Installationsumgebung, geltende Normen, Tests, Dokumentation und mechanische Anforderungen.
Für Projektinhaber und Händler kann die Zusammenarbeit mit einem erfahrenen Hersteller die Spezifikationsbestätigung und Anpassung vereinfachen.Yueqing Sarah Electric Co., Ltd. kann Projektdiskussionen zu Anforderungen an Verteilungstransformatoren, technischen Spezifikationen, Anwendungsbedingungen und kundenspezifischen Konfigurationen unterstützen.
Suchen Sie nach einer 33-kV-Transformatorlösung für Ihr Verteilungsprojekt? Teilen Sie Yueqing Sarah Electric Co., Ltd. Ihr Spannungsverhältnis, Ihre Kapazität, Phase, Frequenz, Installationsumgebung und den geltenden Standard mit, um eine geeignete Konfiguration zu besprechen. BitteKontaktieren Sie unsfür technische Beratung und projektspezifische Transformatoranforderungen.
